Stauketten – Präziser Transport mit Stabilität
Warum Akkumulationsketten wählen?
In der modernen automatisierten Produktion ist Geschwindigkeit nicht alles. Akkumulationsketten sorgen für eine präzise Positionierung, reibungslose Ansammlung und stabile Lasthandhabung und sind daher ideal für Branchen, in denen Stabilität und Kontrolle entscheidend sind. Im Gegensatz zu herkömmlichen Ketten ermöglichen diese Ketten das Anhalten, Ansammeln oder Bewegen von Werkstücken, ohne Schäden zu verursachen, wodurch der Produktionsrhythmus und die Produktintegrität aufrechterhalten werden.
Stauketten Produktdateninformationen
| Modell | Tonhöhe- (P) | Rollendurchmesser | Innere Breite des inneren Abschnitts | Stiftdurchmesser-(D) | Gesamtbreite Ritzel-(L) | Kettenplattengröße | Maximale Zugbelastung | Gewicht pro Meter | ||
| P | d1 max | d3 max | b1 max | d2 max | M max | h2 max | t/T max | Q Min | Q0 | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | KN | |
| 08BS-27-P16/C16 | 12.7 | 8.51 | 16 | 7.75 | 4.45 | 27 | 11.8 | 1.6/1.5 | 18.0/4091 | 19.8 |
Kernmerkmale von Akkumulationsketten
- Stabilität bei einer Geschwindigkeit: Die Werkzeugplatten bewegen sich synchron mit der Kette. Keine Geschwindigkeitsverstärkung bedeutet weniger Vibrationen und sanfteres Handling.
- Akkumulationsfunktion: Platten können anhalten, während sich die Kette darunter weiterbewegt, wodurch Kratzer oder Schleifschäden vermieden werden.
- Materialvielfalt: Technische Kunststoffe für leichte, geräuscharme Anwendungen, Kohlenstoffstahl/Edelstahl für Hochleistungs-, Hochtemperatur- oder korrosive Umgebungen, Kettenplatten und -stifte aus hochfestem Stahl.
Strukturelle Highlights
Akkumulationsketten basieren auf Rollenketten mit doppelter Teilung und erweiterten Funktionen zur Staukontrolle:
- Rollen: Rollen rollen direkt auf Führungsschienen und tragen Last und Spannung
- Kettenplatten und -bolzen: Außenglieder mit Presspassung für mehr Festigkeit; Innenglieder mit Spielpassung für mehr Flexibilität
- Buchsen: Reduzieren die Reibung zwischen Stiften und Rollen für eine längere Lebensdauer
Diese Konstruktion ermöglicht eine niedrige Kettengeschwindigkeit bei hoher Effizienz der Werkzeugplatte und sorgt so für einen reibungslosen Betrieb und minimalen Verschleiß.
Anwendungsvorteile
- Ferntransport: Gleichmäßige Massenzirkulation verringert die Resonanz über lange Leitungen
- Hochpräzise Positionierung: Ideal für Auto- oder Elektronik-Montagelinien, die eine präzise Platzierung erfordern
- Hohe Tragfähigkeit: Stahlrollen tragen bis zu 4.000 kg pro Abschnitt
- Anpassbare Stauung: Produkte können ohne zusätzliche Antriebe angehalten, gesammelt oder umgeleitet werden
Industrielle Anwendungen
- Automobilherstellung: Motor- und Fahrgestellmontagelinien mit schweren Werkzeugplatten
- Logistik & Sortierung: Reibungslose Paketansammlung und -umleitung ohne Erschütterungen oder Beschädigungen
- 3C Electronics: Leiterplatten-Inspektionslinien mit Kunststoffrollen für ESD-Schutz + konstante Geschwindigkeit
Design- und Auswahlrichtlinien
- Design- und Auswahlrichtlinien
Leitungslänge: ≤ 25 m pro Abschnitt, um Durchbiegung oder Bruch zu verhindern - Kette Geschwindigkeit: Empfohlen 5–15 m/min, um Verschleiß und Lärm zu reduzieren
- Tragfähigkeitsberechnung:
Formelbeispiel: F = 9,8 × [(q₁ + q)l₁f₁ + q₂l₂f₂ + (q₂ + q)l₂f₃ + 1,1q(l₁ + l₂)f₁]
Variablen:
q = Kettengewicht (kg/m)
q₁ = normale Materialbelastung (kg/m)
q₂ = Materiallast in der Ansammlung (kg/m)
f₁ = Reibung der Führungsschiene (0,08)
f₂ = Rollenreibung (0,1)
f₃ = Reibung im Stauabschnitt (0,16)
Warum unsere Akkumulationsketten?
✔️ Hochfester Stahl für lange Lebensdauer
✔️ Mehrere Materialoptionen für leichte, schwere oder korrosive Bedingungen
✔️ Bewährt in der Automobil-, Elektronik- und Logistikbranche
✔️ OEM & Anpassung verfügbar

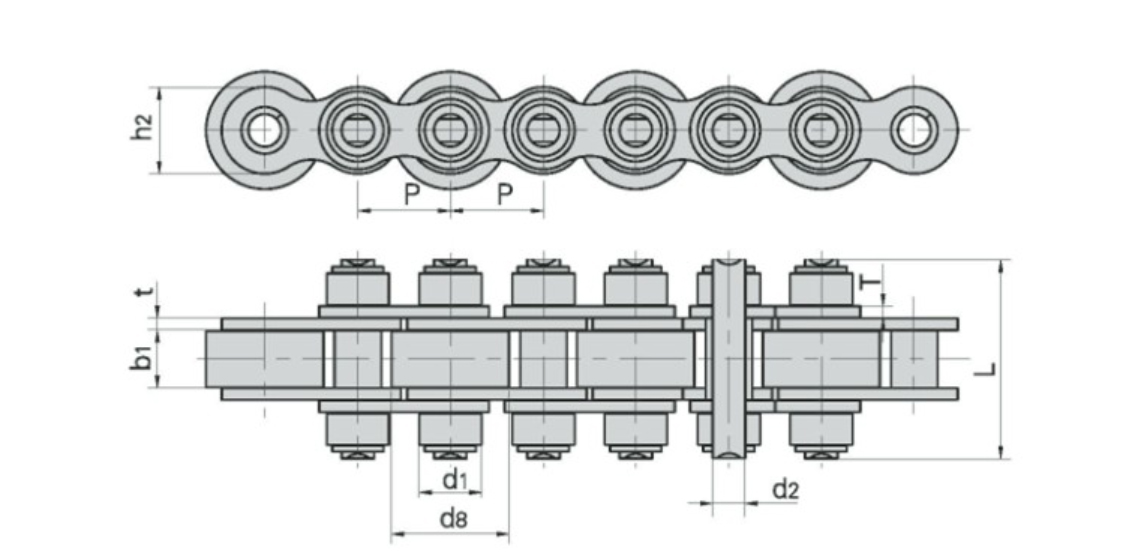

Diagramm
Häufig gestellte Fragen
Eine Staukette ist eine Art Förderkette, die entwickelt wurde, um das effiziente Absetzen, Aufstauen oder Verschieben von Artikeln zu ermöglichen, ohne Produkte zu beschädigen oder den Produktionsrhythmus zu stören.
Es funktioniert über reibungsgetriebene Rollen. Wenn eine Arbeitsfläche durch einen mechanischen Stopper berührt wird, läuft die Kette darunter weiter, während die Werkzeugplatte stationär bleibt – so wird ein Ziehen oder Kratzen verhindert.
Sie werden häufig in Automobil-Montagelinien, Logistik- und Sortierzentren, Haushaltsgeräten und der Elektronikfertigung (3C/PCB-Prüfung) eingesetzt.
Stahlrollen-Speicherketten können bis zu 4.000 kg pro Fläche tragen und sind daher ideal für robuste Anwendungen wie den Motoren- oder Rahmenbau.
Ein einzelner Bereich darf nicht länger als 25 Meter sein, um eine Kettenablenkung, extremen Verschleiß oder Bruch zu vermeiden.
Ja. Wir bieten OEM- und kundenspezifische Layouts für verschiedene Ladekapazitäten, Produkte und Abmessungen an, um den Anforderungen bestimmter Fließbänder gerecht zu werden.
