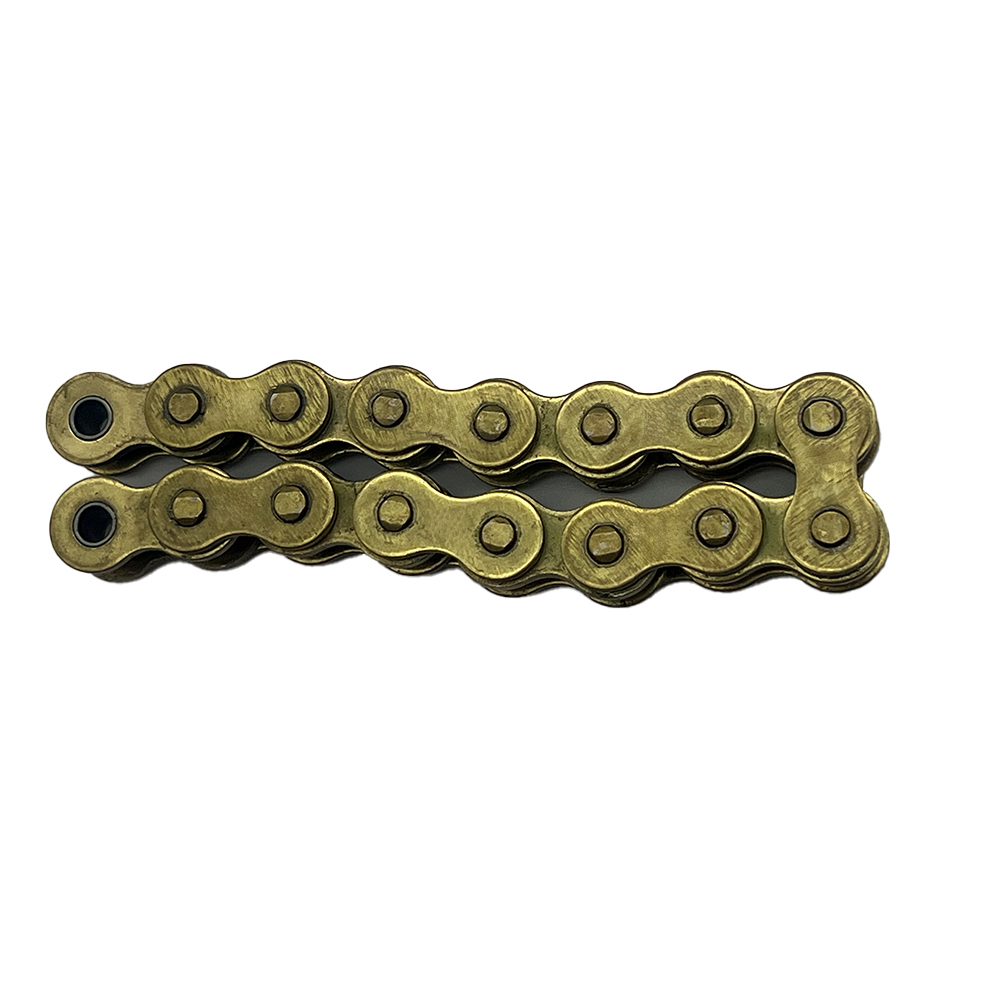

Chaîne de transmission 428E
Composants de la chaîne de transmission 428E
LinksLes maillons sont les principaux éléments d'une chaîne de transmission. Ils sont reliés entre eux pour former une boucle continue. Chaque maillon est généralement composé de deux plaques extérieures et de deux plaques intérieures, maintenues ensemble par des axes. Ces maillons confèrent à la chaîne sa longueur et sa flexibilité, lui permettant de s'enrouler autour des pignons.
RouleauxLes rouleaux, situés entre les plaques intérieures, contribuent à réduire les frottements lors de l'engrènement de la chaîne avec les dents du pignon. Ils tournent autour des axes, assurant un fonctionnement fluide et réduisant l'usure de la chaîne et des pignons.
BaguesLes bagues sont des pièces tubulaires rondes placées entre les axes et les rouleaux. Elles fonctionnent comme de petits roulements et contribuent à réduire les frottements et l'usure entre les pièces mobiles de la chaîne. Sur certains types de chaînes, les bagues sont intégrées directement dans les plaques intérieures.
PignonsLes pignons sont des roues munies de dents qui accrochent et déplacent la chaîne, contribuant ainsi à la pousser ou à la tirer vers l'avant. La vitesse et la résistance du système dépendent de la taille des pignons et de leur nombre de dents.
ÉpinglesLes axes sont les pièces qui relient les maillons de la chaîne entre eux. Ils traversent les trous des plaques intérieure et extérieure et servent de points de pivot, permettant à la chaîne de se courber et de se déplacer en douceur autour des pignons.
Informations sur les données du produit de la chaîne d'entraînement 428E
| Modèle | unité | 219H |
| Hauteur (P) | mm | 7.774 |
| Largeur du maillon du rouleau (min.) - (W) | mm | 5.00 |
| Diamètre du rouleau (max.)-(D) | mm | 4.59 |
| Épaisseur de la plaque de liaison à goupille (T1) | mm | 1.00 |
| Épaisseur de la plaque de liaison intérieure (T2) | mm | 1.20 |
| Hauteur de la plaque de liaison intérieure (H) | mm | 7.50 |
| Diamètre de la broche (d) | mm | 3.01 |
| Largeur hors tout Riv-(L) | mm | 11.70 |
| Résistance minimale à la traction | kgf | 750 |
| Résistance moyenne à la traction | kgf | 850 |
Chaînes de transmission durables fabriquées avec des matériaux métalliques avancés
Notre chaînes de transmission Fabriquées à partir de divers métaux de haute qualité et de procédés de traitement thermique avancés, elles répondent aux exigences de transmission et d'exploitation les plus exigeantes. Que vous ayez besoin d'une chaîne de petite ou de grande taille, nous proposons une large gamme de tailles et de types pour répondre à vos besoins spécifiques. Faites confiance à nos chaînes de transmission pour des performances durables et fiables en toutes circonstances.
Des chaînes de transmission de haute qualité pour chaque exigence
Nous sommes spécialisés dans la production chaînes de transmission Fabriquées à partir des meilleurs métaux et traitées thermiquement avec précision. Conçues pour résister aux environnements les plus difficiles, nos chaînes sont disponibles en différentes tailles et types pour répondre aux exigences de transmission les plus strictes. Quelle que soit votre application, nous avons la chaîne de transmission adaptée.
Chaînes de transmission de précision conçues pour les applications lourdes
Notre chaînes de transmission Conçues pour résister aux conditions d'utilisation les plus rigoureuses, ces chaînes sont fabriquées à partir de métaux de première qualité et traitées thermiquement pour une résistance accrue. Elles offrent une fiabilité inégalée. Disponibles en différentes tailles et styles, elles conviennent parfaitement à tous types de machines, des petites machines aux grandes applications industrielles.
Où utiliser la chaîne d'entraînement 428E
- Motos
Pourquoi choisir la chaîne d'entraînement 428E
● Rapports de réduction importants
●Distances flexibles d'arbre à arbre
●Transmission multi-axes (capacité double face)
●FEO
Graphique
Questions fréquemment posées
Nos chaînes d'entraînement sont fabriquées à partir d'une variété de métaux de haute qualité, notamment l'acier et l'acier inoxydable, et sont traitées avec des processus thermiques avancés pour garantir résistance et durabilité dans des conditions de fonctionnement difficiles.
Nous proposons une large gamme de chaînes de transmission, notamment des chaînes à rouleaux, des chaînes silencieuses, des chaînes multibrins et des options sur mesure. Chacune est conçue pour répondre à des exigences spécifiques de performance et de charge.
Pour déterminer la taille idéale, tenez compte des spécifications de votre application, notamment la charge, la vitesse et les conditions de fonctionnement. Nos guides produits et notre service client peuvent vous aider à choisir la chaîne idéale pour vos besoins.
Oui ! Nos chaînes de transmission sont conçues pour des applications exigeantes, notamment pour les machines de secteurs tels que l'industrie manufacturière, l'automobile et la construction. Nous proposons des chaînes robustes conçues pour résister aux conditions les plus difficiles.
Oui, nos chaînes de transmission sont adaptées à une utilisation en extérieur. Nous proposons des options résistantes à la corrosion et à l'usure, idéales pour les environnements extérieurs, notamment les chantiers de construction, les équipements agricoles, etc.
L'entretien régulier comprend le nettoyage de la chaîne, une lubrification adéquate et la vérification de son usure ou de ses dommages. Nous recommandons également des ajustements réguliers de la tension pour assurer le bon fonctionnement de la chaîne.
