Comment concevoir des pignons de chaîne pour les grandes chaînes de convoyeurs ?

Table des matières

résumé

La conception de pignons de chaîne pour les grandes chaînes de convoyeurs est une tâche essentielle qui garantit le fonctionnement efficace des systèmes de convoyeurs dans diverses industries.

 Les pignons jouent un rôle essentiel dans le mouvement des matériaux et leur conception peut avoir un impact significatif sur les performances et la longévité du système de convoyeur. Cet article vous guidera à travers les aspects essentiels de la conception des pignons de chaîne, y compris les considérations relatives à la taille, au matériau et à l'entretien. Que vous soyez ingénieur, technicien ou bricoleur, la compréhension de la conception des pignons vous aidera à optimiser vos systèmes de convoyeurs.

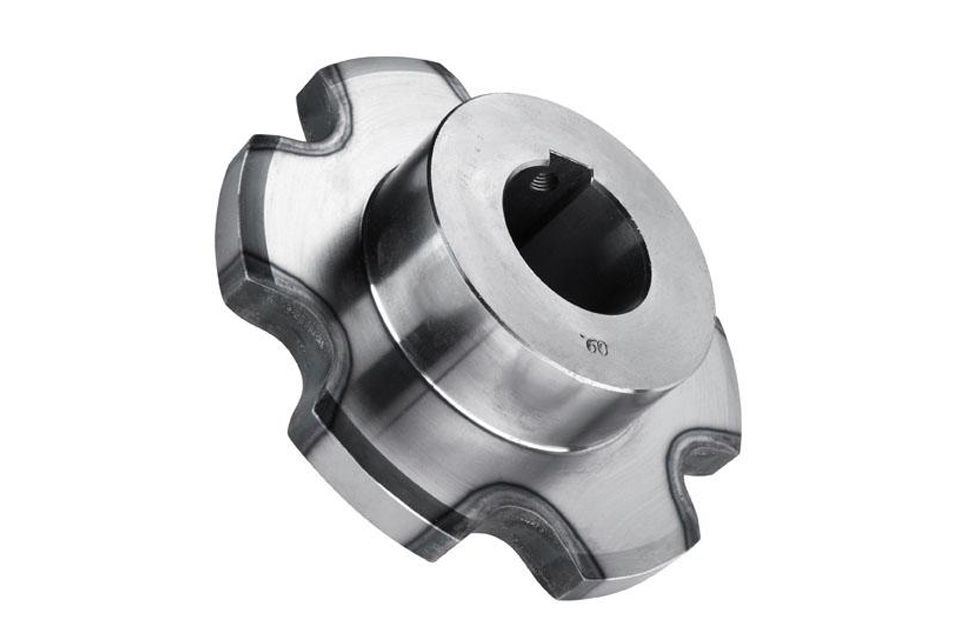

Pignons1231

Que sont les pignons de chaîne ?

Pignons de chaîne Les pignons sont des roues dentées qui s'engagent dans une chaîne pour transmettre la puissance et le mouvement dans les systèmes mécaniques. Dans les systèmes de convoyeurs, les pignons sont essentiels pour entraîner la chaîne du convoyeur, permettant ainsi de déplacer efficacement les matériaux d'un endroit à un autre. La conception de ces pignons est cruciale, car elle affecte les performances globales et la fiabilité du système de convoyeur.

Les pignons sont disponibles en différentes tailles et configurations, en fonction de l'application spécifique. Il est essentiel de comprendre les différents types de pignons et leurs fonctions pour toute personne impliquée dans la conception ou la maintenance de systèmes de convoyeurs.

Comment fonctionnent les pignons de chaîne dans les systèmes de convoyeurs ?

Dans un système de convoyeur, pignons de chaîne Le fonctionnement du pignon s'effectue en s'engageant avec les maillons de la chaîne du convoyeur. Lorsque le pignon tourne, ses dents entraînent la chaîne, facilitant ainsi le déplacement des matériaux. Cette interaction est essentielle pour maintenir la tension et l'alignement appropriés du système de convoyeur.

L'efficacité du système de convoyeur dépend en grande partie de la conception et de l'état des pignons. Si les pignons sont usés ou mal conçus, cela peut entraîner un glissement, un mauvais alignement et une usure accrue des pignons et de la chaîne. Par conséquent, il est essentiel de comprendre le fonctionnement des pignons pour garantir des performances optimales.

Quels facteurs devez-vous prendre en compte lors de la conception des pignons ?

Lors de la conception pignons pour les grandes chaînes de convoyeurs, plusieurs facteurs doivent être pris en compte :

  • Capacité de charge: Déterminez la charge maximale que le convoyeur peut supporter. Cela aura une influence sur la taille et le matériau du pignon.
  • Vitesse: Tenez compte de la vitesse à laquelle le convoyeur fonctionnera. Des vitesses plus élevées peuvent nécessiter des conceptions de pignon différentes pour réduire l'usure et assurer un fonctionnement fluide.
  • Conditions environnementales:Évaluez l'environnement d'exploitation, notamment la température, l'humidité et l'exposition aux produits chimiques. Ces facteurs peuvent affecter le choix du matériau des pignons.
  • Type de chaîne: Différents types de chaînes (par exemple, chaînes à rouleaux, chaînes à blocs) peuvent nécessiter des conceptions de pignons spécifiques. Assurez-vous de la compatibilité entre le pignon et la chaîne.

En tenant compte de ces facteurs, vous pouvez concevoir des pignons qui répondent aux besoins spécifiques de votre système de convoyeur.

Comment déterminer la taille de votre pignon ?

Déterminer la taille de votre pignon implique plusieurs calculs :

  1. Diamètre de pas:Le diamètre primitif est le diamètre du cercle sur lequel la chaîne s'engage avec le pignon. Il peut être calculé à l'aide de la formule :Diamètre primitif = Nombre de dents × Pas πoù le pas est la distance entre les centres de deux axes de chaîne adjacents.
  2. Nombre de dents:Le nombre de dents du pignon affecte la vitesse et le couple du système de convoyeur. Un plus grand nombre de dents signifie généralement des vitesses plus lentes mais un couple plus élevé.
  3. Largeur de la chaîne: Assurez-vous que la largeur du pignon correspond à la largeur de la chaîne du convoyeur pour éviter tout désalignement et toute usure.

En calculant précisément ces dimensions, vous pouvez concevoir des pignons qui s'adaptent parfaitement à votre chaîne de convoyeur.

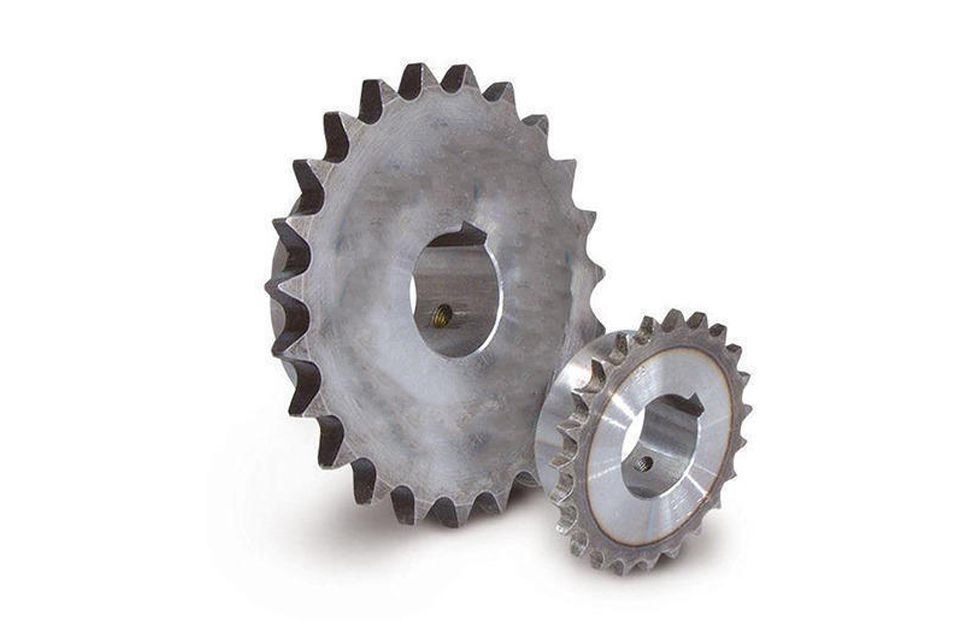

Pignons1232

Quels matériaux sont les meilleurs pour les pignons de chaîne ?

Le choix du matériau pour chaîne pignonm est crucial pour leur performance et leur durabilité. Voici quelques matériaux couramment utilisés :

  • Acier:Les pignons en acier sont solides et durables, ce qui les rend adaptés aux applications lourdes. Ils peuvent supporter des charges élevées et sont résistants à l'usure.
  • Plastique:Les pignons en plastique sont légers et résistants à la corrosion, ce qui les rend idéaux pour les applications dans la transformation des aliments ou les environnements où l'hygiène est essentielle.
  • Aluminium:Les pignons en aluminium sont légers et offrent un bon rapport résistance/poids. Ils sont souvent utilisés dans les applications où les économies de poids sont essentielles.

Le choix du bon matériau dépend des exigences spécifiques de votre système de convoyeur, notamment de la capacité de charge, des conditions environnementales et des considérations de coût.

Comment concevoir des pignons pour différentes chaînes de convoyeurs ?

Conception pignons pour différents types de chaînes de convoyeurs, il faut comprendre les caractéristiques spécifiques de chaque type de chaîne :

  • Chaînes à rouleaux: Pour les chaînes à rouleaux, assurez-vous que les dents du pignon sont conçues pour s'adapter précisément aux maillons de la chaîne. Le profil des dents doit correspondre au diamètre du rouleau pour assurer un engagement en douceur.
  • Chaînes de blocs:Les chaînes à blocs peuvent nécessiter des pignons avec des dents plus larges pour accueillir les blocs plus grands. Assurez-vous que la conception du pignon permet un alignement et une tension appropriés.
  • Chaînes spécialisées:Certaines applications peuvent nécessiter des chaînes spéciales, comme celles conçues pour des opérations à grande vitesse ou à usage intensif. Dans ces cas, consultez les spécifications du fabricant pour la conception du pignon.

En adaptant la conception du pignon au type de chaîne spécifique, vous pouvez améliorer les performances et la fiabilité de votre système de convoyeur.

Qu’est-ce que l’usure de la chaîne et comment affecte-t-elle la conception du pignon ?

Usure de la chaîne fait référence à la dégradation progressive des maillons de la chaîne et pignon Les dents se déforment en raison du frottement et des contraintes pendant le fonctionnement. Au fil du temps, l'usure peut entraîner une réduction de l'efficacité, une augmentation du bruit et une défaillance potentielle du système de convoyage.Lors de la conception des pignons, il est essentiel de prendre en compte les effets de l'usure de la chaîne :

  • Profil de la dent: Concevez les dents du pignon avec un profil qui minimise l'usure. Des dents arrondies ou de forme spéciale peuvent aider à réduire la friction et à prolonger la durée de vie de la chaîne et du pignon.
  • Sélection des matériaux: Choisissez des matériaux résistants à l'usure. Les matériaux plus durs peuvent être plus durables mais peuvent également entraîner une usure accrue de la chaîne. Il faut trouver un équilibre entre durabilité et compatibilité.
  • Pratiques d'entretien:Mettez en œuvre des pratiques d’entretien régulières, telles que la lubrification et les réglages de tension, pour minimiser l’usure de la chaîne et des pignons.

En comprenant l’usure de la chaîne et son impact sur la conception des pignons, vous pouvez créer des systèmes de convoyeurs plus durables et plus efficaces.

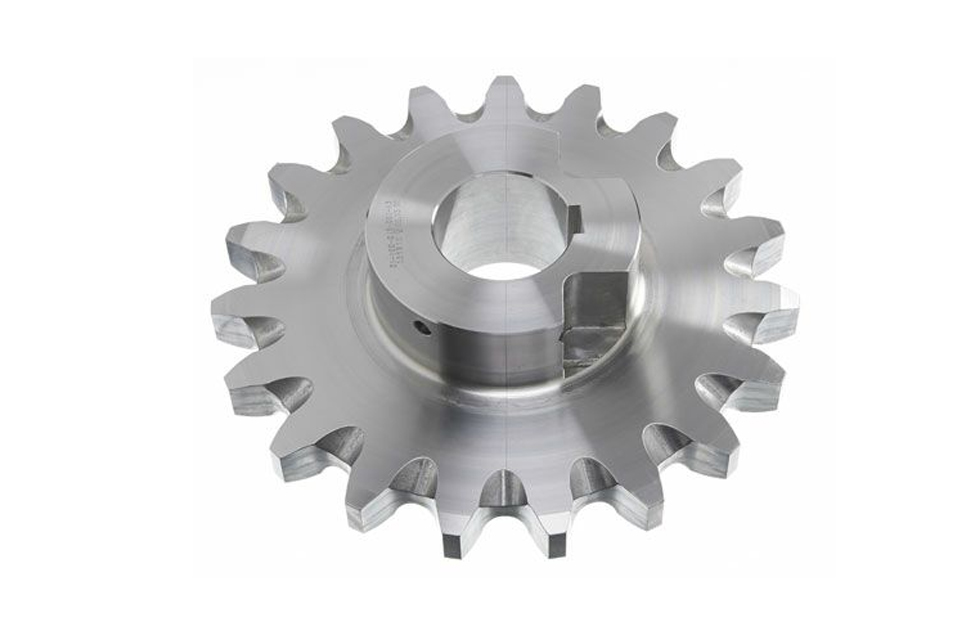

Pignons1233

Comment entretenir vos pignons de chaîne pour plus de longévité ?

Un bon entretien de pignons de chaîne est essentiel pour assurer leur longévité et leur performance. Voici quelques conseils d'entretien :

  • Inspections régulières: Inspectez régulièrement les pignons pour détecter tout signe d'usure, de dommage ou de mauvais alignement. Recherchez des fissures, des éclats ou une usure excessive des dents.
  • Lubrification: Assurez-vous que les pignons sont correctement lubrifiés pour réduire les frottements et l'usure. Utilisez le lubrifiant approprié recommandé par le fabricant.
  • Réglage de la tension: Vérifiez régulièrement la tension de la chaîne du convoyeur. Une tension appropriée est essentielle pour éviter tout glissement et garantir un fonctionnement fluide.

En suivant ces pratiques de maintenance, vous pouvez prolonger la durée de vie de vos pignons de chaîne et améliorer les performances globales de votre système de convoyeur.
