Qu'est-ce qu'un pignon ?

résumé

Les pignons sont partout, mais que sont-ils exactement ?

Que vous travailliez avec des vélos, des machines industrielles ou des motos, les pignons jouent un rôle essentiel dans le transfert de mouvement et de puissance. Cet article plonge dans le monde des pignons, leurs types, leurs applications et pourquoi ils sont fondamentaux dans diverses industries. Si vous vous êtes déjà demandé en quoi les pignons diffèrent des engrenages ou comment sélectionner le bon pignon pour vos besoins, vous êtes au bon endroit. Continuez à lire pour obtenir des informations complètes sur la mécanique fascinante des pignons !

Qu'est-ce qu'un pignon ?

UN pignon est une roue à dents, conçue pour s'engager dans une chaîne, une chenille ou un autre matériau perforé ou dentelé. Les pignons sont des composants clés des systèmes qui transmettent le mouvement ou la puissance. Ils sont couramment utilisés dans les vélos, les motos et les machines industrielles. Contrairement aux engrenages, les pignons ne s'engrènent pas directement les uns avec les autres mais s'appuient sur des chaînes pour transférer la puissance.

Caractéristiques principales d'un pignon :

Dents: Conçu pour s'adapter à une chaîne, assurant un mouvement fluide.
Matériel: Généralement fabriqués à partir de matériaux durables comme l'acier ou l'aluminium, selon l'application.
Fonction: Convertit le mouvement rotatif en mouvement linéaire ou vice versa.

Comment fonctionnent les pignons ?

PignonLes engrenages fonctionnent en imbriquant leurs dents avec une chaîne, ce qui permet de transmettre la force de rotation (couple) d'un arbre à l'autre. Ce processus assure un transfert de puissance efficace dans les machines et les véhicules.

Transmission de puissance : Le pignon sur l'arbre d'entraînement tire la chaîne, qui déplace le pignon entraîné.
Applications : Des vélos aux bandes transporteuses, les pignons sont utilisés dans des systèmes où un contrôle précis du mouvement est crucial.

Fait amusant : Sans pignons, votre vélo ne bougerait pas, ou du moins pas efficacement !

Pignon ou engrenage : quelle est la différence ?

Beaucoup de gens confondent pignons avec engrenages, mais ils servent à des fins différentes :

Fonctionnalité	Pignon	Engrenage
Fonction	Fonctionne avec une chaîne ou une chenille	S'engrène directement avec un autre engrenage
Applications	Vélos, motos, tapis roulants	Horloges, moteurs, machines industrielles
Contact direct	Non (utilise une chaîne pour le transfert de mouvement)	Oui (les engrenages s'engrènent directement les uns avec les autres)

Il est essentiel de comprendre cette distinction lors de la sélection des composants des machines.

Types de pignons expliqués

Les pignons sont disponibles dans différentes formes et tailles, chacune adaptée à des applications spécifiques. Explorons quelques types courants :

1. Pignons standards

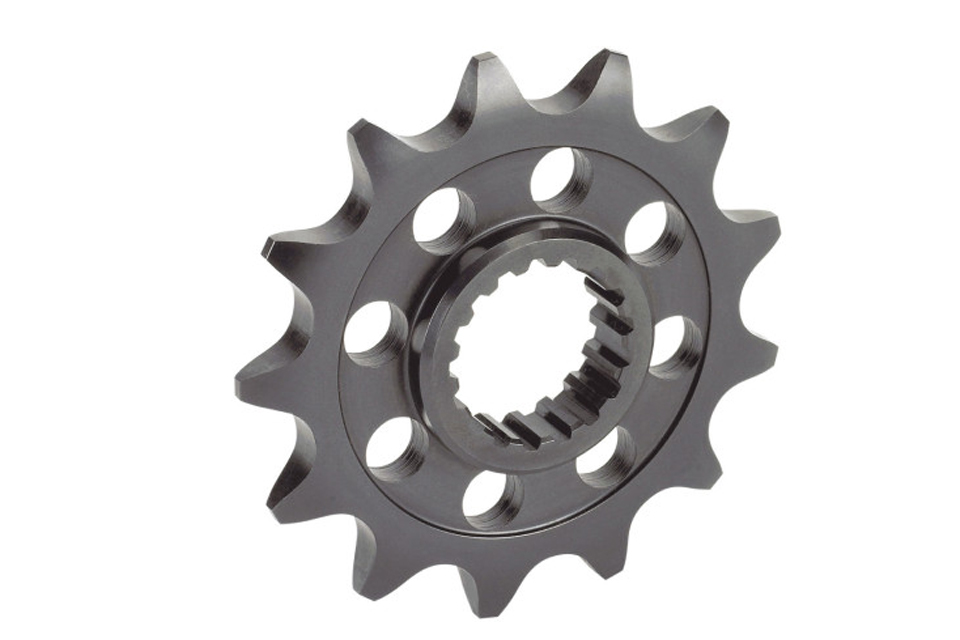

Ce sont les plus courants et sont utilisés sur les vélos et les motos.

2. Pignons à double pas

Utilisé pour les applications à vitesse plus lente comme les systèmes de convoyeurs.

3. Pignons Taper-Lock

Ils sont faciles à installer et à retirer, ce qui les rend idéaux pour les machines industrielles.

Comprendre les pignons de vélo

L'une des utilisations les plus courantes des pignons est celle des vélos. Sur un vélo, les pignons font partie du système d'engrenages, permettant d'ajuster la vitesse et l'effort.

Comment fonctionnent les pignons de vélo :

Pignon avant (plateau) : Connecté aux pédales, il entraîne la chaîne.
Pignon arrière (cassette) : Transfère la puissance à la roue arrière.

Conseil de pro : L'entretien du pignon et de la chaîne de votre vélo garantit une conduite plus douce et prolonge la durée de vie des deux composants.

Pignons dans les applications industrielles

Dans les milieux industriels, pignonLes électrodes jouent un rôle essentiel dans la transmission de puissance. Elles sont utilisées dans les bandes transporteuses, les équipements de fabrication et les machines lourdes.

Avantages des pignons dans l'industrie :

Durabilité: Fabriqué à partir de matériaux à haute résistance pour supporter de lourdes charges.
Efficacité: Permet un contrôle précis et fiable des mouvements.

Choisir le bon pignon pour vos besoins

Le choix du bon pignon dépend de plusieurs facteurs :

Application: Avec quelle machine ou quel système travaillez-vous ?
Matériel: Acier pour les tâches lourdes, aluminium pour les applications légères.
Taille: Assurer la compatibilité avec la chaîne et l'arbre.

Saviez-vous? Le pas du pignon (distance entre les dents) doit correspondre au pas de la chaîne pour des performances optimales.

Le rôle des pignons d'alésage dans les machines

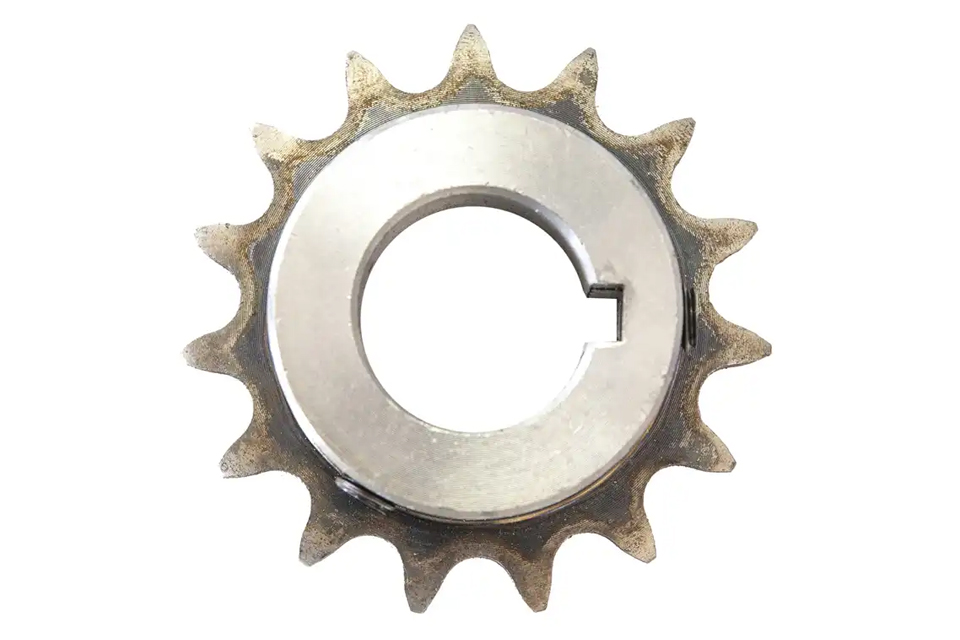

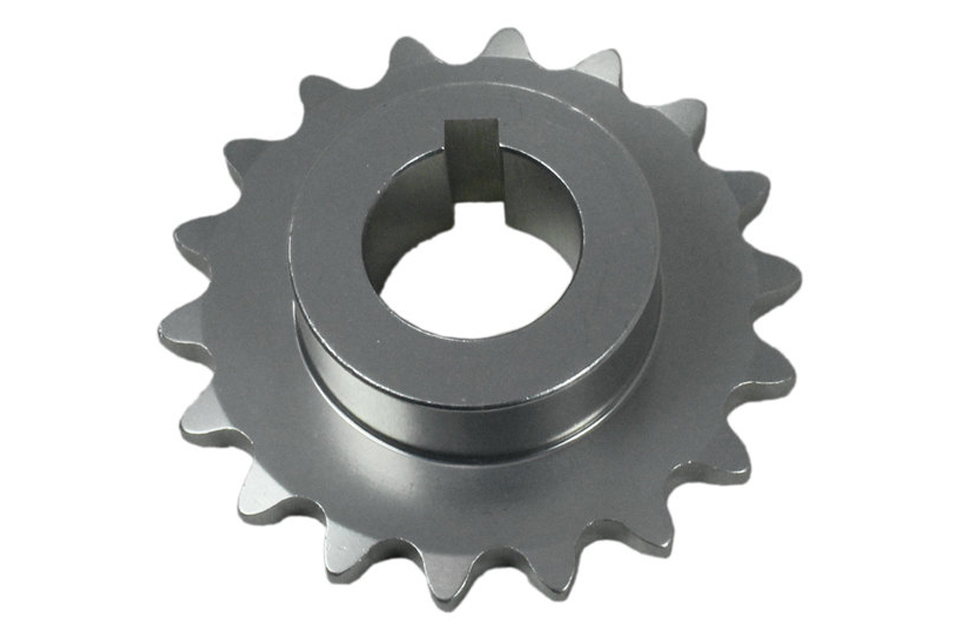

Pignons d'alésage sont conçus pour s'adapter à un arbre, souvent à l'aide d'une clé ou d'un mécanisme de verrouillage. Ils sont essentiels dans les systèmes nécessitant un alignement précis et un contrôle du mouvement.

Types de pignons d'alésage :

Alésage fixe : Pré-dimensionné pour des arbres spécifiques.
Alésage conique : Réglable pour s'adapter à différentes tailles d'arbre.

Exploration des rapports de démultiplication et des pignons

Rapports de démultiplication détermine le rapport entre les pignons menant et mené. Ce rapport affecte la vitesse et le couple.

Exemple:

Si le pignon menant possède 20 dents et le pignon mené 40 dents, le rapport de démultiplication est de 1:2. Cela signifie que le pignon mené tourne deux fois moins vite que le pignon menant, mais avec un couple deux fois plus élevé.

Compatibilité chaîne et pignon

Pour un pignon pour fonctionner efficacement, il doit être compatible avec la chaîne.

Facteurs clés à prendre en compte :

Pas: La distance entre les maillons de la chaîne.
Largeur: La largeur intérieure de la chaîne doit correspondre aux dents du pignon.

Assurer la compatibilité évite l’usure et améliore ainsi la longévité du système.

Résumé : Principaux points à retenir sur les pignons

Définition: Les pignons sont des roues dentées qui transfèrent le mouvement et la puissance via une chaîne.
Applications : Utilisé dans les vélos, les motos et les machines industrielles.
Types: Des pignons standard aux pignons alésés, chacun a des utilisations uniques.
Sélection: Tenez compte du matériau, de la taille et de la compatibilité lors du choix d’un pignon.
Entretien: Un nettoyage et une inspection réguliers prolongent la durée de vie des pignons et des chaînes.

En substance, les pignons sont les héros méconnus des systèmes mécaniques, assurant un fonctionnement fluide et efficace dans d'innombrables applications. La prochaine fois que vous pédalerez sur votre vélo ou que vous verrez un tapis roulant en mouvement, prenez un moment pour apprécier l'humble pignon!
