Dimensões precisas da corrente de rolos para compradores
Obtenha as dimensões corretas da corrente de rolos - na primeira vez
❌ Cansado do tempo de inatividade causado por correntes de rolos incompatíveis? ✅ Fornecemos correntes de rolos projetadas com precisão e dimensões padrão para integração perfeita, resiliência e longa vida útil. Seja qual for a sua necessidade, atendemos aos requisitos ANSI, ISO, DIN ou BS – nós temos a solução.
Quais são as dimensões da corrente de rolos e por que elas são importantes?
As medidas da corrente de rolos referem-se às dimensões específicas que definem a estrutura e o desempenho de uma corrente de rolos, como passo, diâmetro do rolo, tamanho interno e densidade da placa. Essas especificações são essenciais para garantir a compatibilidade com rodas dentadas e a transmissão suave de potência em sistemas industriais.
Informações básicas

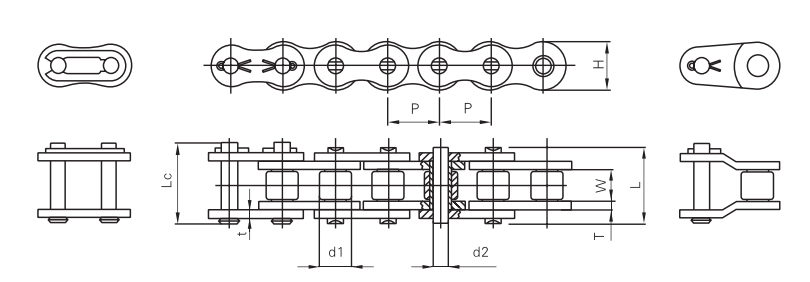

| Corrente ISO No. | Cadeia ANSI No. | Tom | Largura interna | Diâmetro do rolo | Diâmetro do pino | Comprimento do pino | Comprimento do pino | Largura da placa | Espessura da chapa | Carga de Tração Mínima | Carga de tração média | Carga de trabalho |
| (P) | W(min) | (d₁ máx.) | (d₂ máx.) | (L máx.) | (Lc máx.) | (H máx.) | (T) | (mínimo) | (máx.) | |||
| (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (kgf) | (kgf) | (kgf) | ||
| 04C | 25 | 6.35 | 3.1 | 3.3 | 2.31 | 8 | 8.8 | 6.02 | 0.75 | 360 | 400 | 65 |
| 06C | 35 | 9.525 | 4.68 | 5.08 | 3.6 | 12.15 | 13.4 | 9.05 | 1.15 | 810 | 1100 | 220 |
| 85 | 41 | 12.7 | 6.25 | 7.77 | 3.6 | 14 | 16 | 9.91 | 1.2 | 690 | 1250 | 230 |
| 08A | 40 | 12.7 | 7.85 | 7.92 | 3.98 | 17.8 | 21 | 12.07 | 1.5 | 1420 | 1950 | 370 |
| 10A | 50 | 15.875 | 9.4 | 10.16 | 5.09 | 21.8 | 25 | 15.09 | 2 | 2230 | 3000 | 650 |
| 12A | 60 | 19.05 | 12.57 | 11.91 | 5.96 | 26.9 | 31 | 18.1 | 2.35 | 4000 | 4100 | 920 |
| 16A | 80 | 25.4 | 15.75 | 15.88 | 7.94 | 33.5 | 38 | 24.13 | 3.2 | 5680 | 7500 | 1500 |
| 20A | 100 | 31.75 | 18.9 | 19.05 | 9.54 | 41.1 | 47 | 30.17 | 4 | 8880 | 12100 | 2300 |
| 24A | 120 | 38.1 | 25.22 | 22.23 | 11.11 | 50.8 | 57 | 36.2 | 4.7 | 12770 | 16000 | 3100 |
| 28A | 140 | 44.45 | 25.22 | 25.4 | 12.71 | 54.9 | 62 | 42.23 | 5.5 | 17380 | 21000 | 4100 |
| 32A | 160 | 50.8 | 31.55 | 28.58 | 14.29 | 65.5 | 73 | 48.26 | 6.4 | 22800 | 30000 | 5400 |
| 40A | 200 | 63.5 | 37.85 | 39.68 | 19.85 | 80.4 | 90 | 60.33 | 8 | 35460 | 46000 | 7300 |
| 48A | 240 | 76.2 | 47.35 | 47.63 | 23.81 | 95.5 | 106 | 72.39 | 9.5 | 53110 | 67500 | 10100 |
| Corrente ISO No. | Cadeia ANSI No. | Passo (mm) | Largura do elo interno | Diâmetro externo do rolo | Diâmetro externo do pino | Comprimento do pino | Comprimento do pino | Largura da placa | Espessura da chapa | Carga de Tração Mínima | Carga de tração média | Carga de trabalho | Tom |
| P | W min | d₁ máx. | d₂ máx. | L máx. | Lc máx. | H máx. | E | min | máx. | Pt | |||
| (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (kgf) | (kgf) | (kgf) | (milímetros) | ||
| 04C – 2 | 25-2 | 6.35 | 3.1 | 3.3 | 2.31 | 14.5 | 15.2 | 6.02 | 0.75 | 720 | 860 | 110 | 6.4 |
| 06C – 2 | 32-2 | 9.525 | 4.68 | 5.08 | 3.6 | 22.8 | 23.7 | 9.05 | 1.15 | 1620 | 2200 | 370 | 10.13 |
| 08A – 2 | 40-2 | 12.7 | 7.85 | 7.92 | 3.98 | 32.3 | 36.2 | 12.07 | 1.5 | 2840 | 3900 | 630 | 14.38 |
| 10A – 2 | 50-2 | 15.875 | 9.4 | 10.16 | 5.09 | 39.9 | 44 | 15.09 | 2 | 4450 | 6200 | 1100 | 18.11 |
| 12A – 2 | 60-2 | 19.05 | 12.57 | 11.91 | 5.96 | 49.8 | 54.4 | 18.1 | 2.35 | 6400 | 8400 | 1530 | 22.78 |
| 16A – 2 | 80-2 | 25.4 | 15.75 | 15.88 | 7.94 | 62.7 | 68.1 | 24.13 | 3.2 | 11360 | 15000 | 2550 | 29.29 |
| 20A – 2 | 100-2 | 31.75 | 18.9 | 19.05 | 9.54 | 77 | 83.1 | 30.17 | 4 | 17760 | 24200 | 3900 | 35.76 |
| 24A – 2 | 120-2 | 38.1 | 25.22 | 22.23 | 11.11 | 96.3 | 102.9 | 36.2 | 4.7 | 25540 | 32000 | 5250 | 45.44 |
| 28A – 2 | 140-2 | 44.45 | 25.22 | 25.4 | 12.71 | 103.6 | 111 | 42.23 | 5.5 | 34760 | 42000 | 6970 | 48.87 |
| 32A – 2 | 160-2 | 50.8 | 31.55 | 28.58 | 14.29 | 124.2 | 132.1 | 48.26 | 6.4 | 45600 | 60000 | 9150 | 58.55 |
| 40A – 2 | 200-2 | 63.5 | 37.85 | 39.68 | 19.85 | 151.9 | 162.1 | 60.33 | 8 | 70920 | 92000 | 12400 | 71.55 |
| 48A – 2 | 240-2 | 76.2 | 47.35 | 47.63 | 23.81 | 183.4 | 193.9 | 72.39 | 9.5 | 106220 | 135000 | 17150 | 87.83 |
A escolha do tamanho errado da corrente de rolos leva a:
- Desalinhamento com rodas dentadas
- Desgaste excessivo e falha da corrente
- Tempo de inatividade dispendioso do equipamento
- Ciclos de manutenção desnecessários
Com nossas correntes padronizadas e medidas com precisão, você evita tudo isso.
Construção e materiais: construídos para desempenho
Nossas correntes de rolos são fabricadas usando materiais de alta qualidade e técnicas de construção robustas:
Opções de materiais:
40Mn / 45Mn – Aço carbono de alta resistência para desempenho em serviços pesados
Aço inoxidável 304 – Resistente à corrosão, ideal para ambientes úmidos e de qualidade alimentar
Tratamentos especiais:
- Tratamento térmico para durabilidade
- Polimento para uma operação suave
Tipos de correntes disponíveis:Desempenho
- Simplex (fita simples)
- Duplex (fita dupla)
- Triplex e Quadruplex – Para maior capacidade de carga
Dimensões padrão da corrente de rolos
Seguimos padrões de corrente reconhecidos internacionalmente para garantir compatibilidade:
| Padrão | Passo (mm) | Tipos de corrente | Caso de uso |
|---|---|---|---|
| ANSI | 6,35–50,8 | Simplex para Triplex | Indústria Geral, Máquinas |
| Norma ISO/DIN | 6 – 38,1 | Simplex para Duplex | Mercado da UE, OEMs |
| BS | 6 – 38,1 | Simplex para Triplex | Sistemas construídos na Grã-Bretanha |
Capacidade de produção: 100.000 PCS/mês
Quantidade mínima: Flexível para pedidos em grandes quantidades e em pequenos lotes
Embalagem: Caixa, palete, caixa de madeira ou conforme sua solicitação
Nós também fornecemos comprimentos de corrente personalizados e configurações não padronizadas a pedido.
Como dimensões precisas melhoram o desempenho da corrente
Com precisão dimensões da corrente de rolos, sua maquinaria obtém:
✅ Transferência de movimento confiável e suave
✅ Maior vida útil da corrente e das rodas dentadas
✅ Menos ciclos de manutenção
✅ Menor ruído operacional
✅ Tensão e alinhamento consistentes
Utilizamos sistemas de controle de qualidade automatizados e tolerâncias rigorosas para garantir que cada elo seja construído de acordo com especificações exatas.
Recursos de lubrificação e manutenção
Nossas correntes suportam vários métodos de lubrificação, incluindo:
- Lubrificação por banho de óleo para ambientes limpos
- Correntes seladas com anel de vedação para retenção de graxa e exclusão de contaminantes
- Spray de PTFE seco compatível com ambientes empoeirados ou abrasivos
Lubrificação adequada, combinada com precisão dimensões da corrente de rolos, pode estender a vida operacional em até 3x.
Onde nossas correntes de rolos são usadas
Nossas correntes são confiáveis em aplicações de alta demanda em:
🏭 Transportadores industriais e linhas de automação
🍽️ Processamento de alimentos e bebidas
🪵 Máquinas para madeira e sistemas de corte
🚜 Equipamentos agrícolas
🚗 Sistemas de transmissão automotiva
🏗️ Aplicações gerais de transmissão de energia
Com opções de aço inoxidável e tratamento térmico, atendemos exatamente às suas necessidades ambientais e de carga.
Pedidos e Logística
Nós tornamos a aquisição rápida e fácil:
✅ Resposta rápida em RFQs
✅ Envio global com documentação completa de exportação
✅ Embalagem e etiquetagem personalizadas
✅ Suporte de amostra para compradores de grande volume
Ligue para nossa equipe hoje mesmo com as dimensões da corrente de rolos solicitadas e lhe enviaremos um orçamento rápido, folha de especificações ou desenhos.
Perguntas frequentes
As medidas da corrente de rolos descrevem medidas essenciais, como passo, diâmetro do rolo e tamanho interno. Dimensões precisas garantem o encaixe correto com as rodas dentadas, um procedimento suave e maior vida útil das ferramentas.
Fabricamos correntes de rolos de acordo com os critérios ANSI, DIN, ISO e BS. Essas especificações globais garantem compatibilidade com diversos sistemas industriais em todo o mundo.
Comece verificando o passo e o tamanho dos rolos da sua corrente ou roda dentada. Você também pode nos enviar um exemplo ou desenho técnico e ajudaremos a encontrar ou recomendar as melhores dimensões de corrente para a sua aplicação.
Sim. Além das dimensões convencionais, podemos produzir correntes com comprimentos personalizados, passos não padronizados e materiais exclusivos, de acordo com suas necessidades tecnológicas ou ilustrações.
Produzimos até 100.000 itens por mês. Itens padrão são enviados rapidamente, e pedidos personalizados geralmente são enviados em 2 a 4 semanas, dependendo da complexidade e da quantidade.
Sim, oferecemos fichas técnicas completas, ilustrações CAD e tabelas de tamanhos de correntes mediante solicitação. Nossos engenheiros de vendas também estão disponíveis para ajudar com dúvidas sobre escolha e aplicação.
