Résumé : Vous êtes-vous déjà demandé comment l’énergie est transférée silencieusement et efficacement dans diverses machines, des moteurs de voiture aux équipements industriels ?

La réponse réside souvent dans transmissions par chaîne silencieusesContrairement à leur cousin plus bruyant, le chaîne à rouleauxchaînes silencieuses offrent une conception unique qui minimise le bruit et les vibrations tout en offrant une fiabilité transmission de puissanceCet article plonge dans le monde des transmissions par chaîne silencieuses, explorant leur fonctionnement, leurs avantages, différents types comme guide latéral et guide central, et comment choisir le chaîne droite pour vos besoins. Si vous êtes curieux d'en savoir plus sur une pièce d'ingénierie fascinante qui permet aux choses de fonctionner sans problème dans les coulisses, vous voudrez continuer à lire !

Qu'est-ce qu'une transmission par chaîne silencieuse et comment fonctionne-t-elle ?

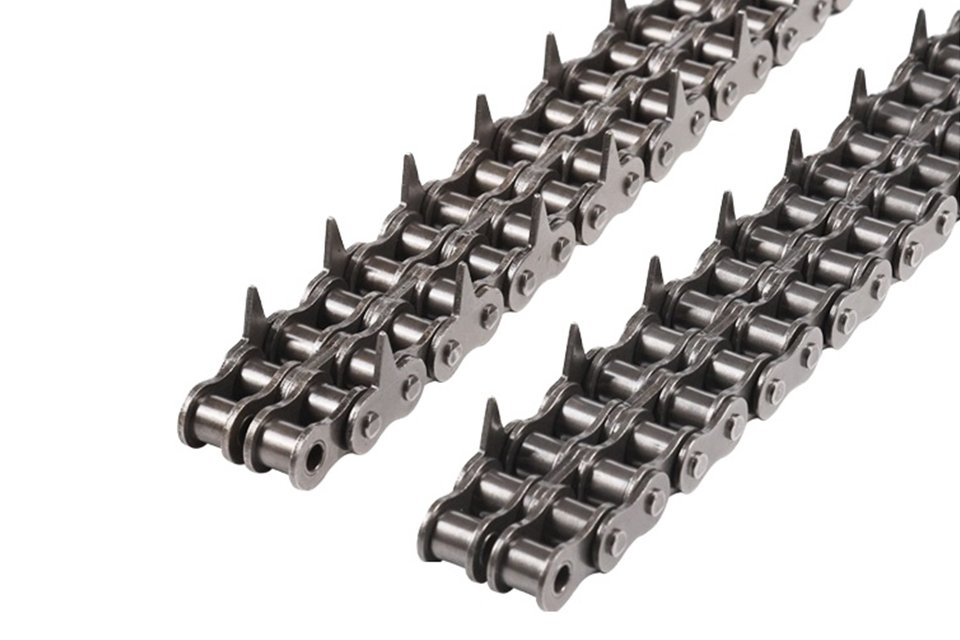

UN chaîne silencieuse conduire est un type de système de transmission de puissance mécanique qui utilise un type spécial de chaîne, appelé chaîne silencieuse, pour transférer la puissance entre deux ou plusieurs arbres rotatifs. Considérez-le comme un cousin sophistiqué et silencieux de la chaîne de vélo. Mais au lieu d'alimenter un vélo, il est utilisé dans une variété de machines où un fonctionnement souple et silencieux est essentiel.

Chaînes silencieuses, également appelées chaînes à dents inversées, sont conçues avec des dents de forme unique qui s'engagent avec les pignons (roues dentées) d'une manière qui minimise le bruit, les vibrations et l'usure. chaîne silencieuse sont conçus pour s'enrouler autour des dents du pignon, plutôt que de les impacter directement comme dans un chaîne à rouleaux. C'est comme la différence entre placer délicatement une pièce de puzzle dans son logement et la claquer. C'est cet engagement en douceur qui les rend « silencieux ». La chaîne s'engage en douceur avec les pignons, réduisant ainsi le bruit et l'impact.

Quels sont les principaux avantages de l’utilisation d’une transmission par chaîne silencieuse ?

Chaîne silencieuse conduit offrent plusieurs avantages significatifs par rapport aux autres types de transmission de puissance des systèmes, tels que chaîne à rouleaux transmissions ou transmissions par courroie. Voici quelques-uns des principaux avantages :

  • Fonctionnement silencieux : C'est l'avantage le plus évident et la raison de leur nom. La conception unique des dents chaînes silencieuses minimise le bruit et les vibrations, ce qui les rend idéaux pour les applications où la réduction du bruit est importante.
  • Haute efficacité : Transmissions par chaîne silencieuses Les câbles à fibre optique sont très efficaces pour transmettre de la puissance, avec une perte d'énergie minimale due au frottement. Ils peuvent souvent atteindre des rendements de 98% ou plus. Cela signifie moins d'énergie gaspillée et des coûts d'exploitation inférieurs.
  • Transmission de puissance fluide : L'engagement fluide entre les dents de la chaîne et les pignons permet un transfert de puissance fluide et constant, réduisant ainsi les chocs et les vibrations sur les composants connectés. Ceci est très important pour les machines délicates ou les produits sensibles.
  • Durabilité et longue durée de vie : Lorsqu'il est correctement entretenu, transmissions par chaîne silencieuses peut avoir une longue durée de vie, même dans des applications exigeantes.
  • Capacité à grande vitesse : Chaînes silencieuses peut fonctionner à des vitesses relativement élevées par rapport à d’autres types de chaîne Les entraînements sont donc adaptés à une large gamme d'applications.

« D’après mon expérience dans la conception de systèmes de transmission de puissance, les chaînes silencieuses sont souvent le meilleur choix lorsque le bruit et les vibrations sont des préoccupations majeures », explique un ingénieur mécanique spécialisé dans les systèmes de transmission par chaîne. « Leur efficacité et leur durabilité sont également des atouts majeurs. »

En quoi une chaîne silencieuse diffère-t-elle d’une chaîne à rouleaux ?

Alors que les deux chaînes silencieuses et chaînes à rouleaux sont utilisés pour transmission de puissance, ils diffèrent considérablement dans leur conception et leur fonctionnement. Voici un tableau résumant les principales différences :

FonctionnalitéChaîne silencieuseChaîne à rouleaux
Forme de la dentDents en forme de « V » ou de « U » inverséRouleaux cylindriques
FiançaillesLes dents s'enroulent autour des dents du pignonLes rouleaux impactent les dents du pignon
Niveau de bruitFaibleHaut
VibrationFaibleHaut
EfficacitéÉlevé (jusqu'à 98% ou plus)Légèrement plus bas que les chaînes silencieuses
CoûtGénéralement plus élevéGénéralement plus bas
Cas d'utilisation courantsMoteurs automobiles, machines industrielles, presses à imprimerSystèmes de convoyage, motos, équipements agricoles

La principale différence réside dans la manière dont ils s'engagent avec les pignons. Chaînes à rouleaux ont cylindrique rouleaux qui impactent les dents du pignon, créant du bruit et des vibrations. Chaînes silencieuses, en revanche, ont des dents de forme spéciale qui s'engagent plus facilement, minimisant ainsi le bruit et les forces d'impact. Pensez-y comme à la différence entre une porte qui claque et une porte qui se ferme silencieusement avec un léger clic.

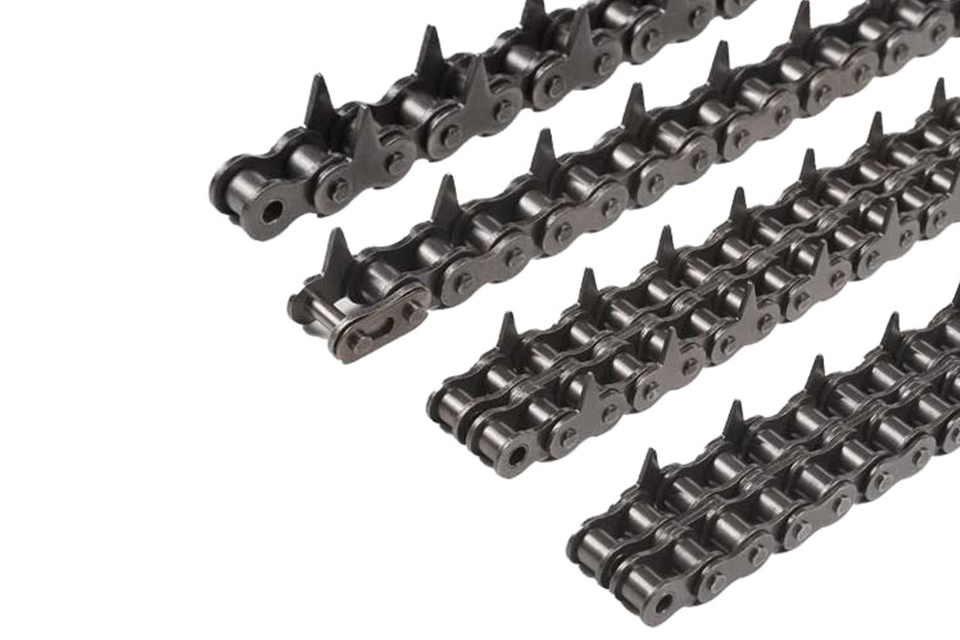

Quels sont les différents types de chaînes silencieuses ?

Alors que tous chaînes silencieuses partagent le même principe de base de fonctionnement silencieux, il existe des variations dans leur conception. Voici quelques exemples courants types de chaîne:

  • Guide latéral : Ces chaînes ont des plaques de guidage sur les bords extérieurs de la chaîne pour la maintenir alignée sur les pignons.
  • Guide du centre : Ces chaînes ont des plaques de guidage au centre de la chaîne, qui courent le long d'une rainure dans les pignons.

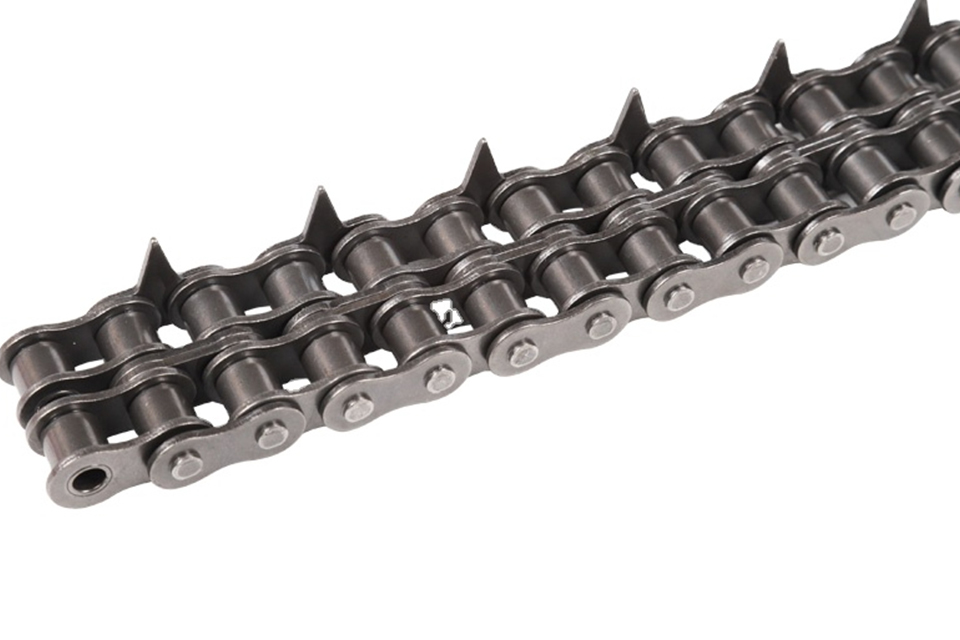

  • Chaîne silencieuse duplex : Ce type de chaîne est doté de deux rangées de dents, ce qui permet d'augmenter la capacité de charge et la capacité de transmission de puissance. C'est comme si deux chaînes fonctionnaient côte à côte.

Le choix de qui type de chaîne à utiliser dépend des exigences spécifiques de l'application, telles que les besoins de charge, de vitesse et d'alignement.

Qu'est-ce que le pas de chaîne et pourquoi est-il important pour les chaînes silencieuses ?

Pas de chaîne est une mesure fondamentale pour tout type de chaîne, y compris chaînes silencieuses. Il s'agit de la distance entre les centres de deux dents consécutives de la chaîne. C'est comme mesurer la distance entre les marches d'un escalier.

Pas est crucial car il détermine la taille et l'espacement des dents des pignons avec lesquels la chaîne s'engagera. La chaîne et les pignons doivent avoir le même pas pour s'engrener correctement. Utiliser une chaîne avec le mauvais pas Ce serait comme essayer d’insérer une grande pièce de puzzle dans une petite fente – cela ne fonctionnerait tout simplement pas.

Pour chaînes silencieuses, en choisissant le bon pas est essentiel pour assurer un fonctionnement fluide et silencieux. pas influence également la résistance de la chaîne et sa capacité de charge. pas les chaînes sont généralement plus solides mais peuvent aussi être plus bruyantes.

Quel est le rôle d'une rondelle dans un ensemble de chaîne silencieuse ?

Dans certains chaîne silencieuse assemblées, vous pourriez trouver rondelles utilisé en conjonction avec les broches de connexion ou les rivets qui maintiennent les maillons de la chaîne ensemble. Ceux-ci rondelles Cela peut sembler être des petites pièces insignifiantes, mais elles jouent un rôle important.

Rondelles dans un chaîne silencieuse peut servir à plusieurs fins :

  • Espacement: Ils peuvent aider à maintenir un espacement approprié entre les maillons de la chaîne, garantissant une articulation fluide et évitant le blocage.
  • Réduction de l'usure : Rondelles peuvent servir de surfaces d'usure sacrificielles, protégeant les plaques de chaîne de l'usure excessive causée par le contact avec les axes de connexion.
  • Répartition de la charge : Ils peuvent aider à répartir la charge plus uniformément sur les broches de connexion, réduisant ainsi les concentrations de contraintes et améliorant la durabilité globale de la chaîne.

Il est important de noter que tous ne chaîne silencieuse les conceptions utilisent rondellesLeur utilisation dépend de la construction spécifique de la chaîne et des recommandations du fabricant.

Chaînes silencieuses à guide latéral et à guide central : quelle est la différence ?

Comme mentionné précédemment, il existe deux types courants de chaînes silencieuses sont guide latéral et guide central. La différence réside dans la manière dont la chaîne est guidée et maintenue alignée sur les pignons.

  • Chaînes silencieuses à guidage latéral : Ces chaînes sont dotées de plaques de guidage situées sur les bords extérieurs (côtés) de la chaîne. Ces plaques de guidage longent les bords des pignons, empêchant la chaîne de se déplacer latéralement et garantissant un engagement correct avec les dents du pignon.
  • Chaînes silencieuses à guide central : Ces chaînes sont dotées de plaques de guidage situées au centre de la chaîne. Les pignons utilisés avec les chaînes à guidage central ont une rainure au milieu qui accueille les plaques de guidage centrales. Cette conception permet de maintenir la chaîne centrée sur les pignons.

Voici un tableau qui compare les deux conceptions :

FonctionnalitéGuide latéral de chaîne silencieuseGuide central de chaîne silencieuse
Localisation du guideBords extérieurs de la chaîneCentre de la chaîne
Conception du pignonBords unisRainure centrale
AlignementLes guides empêchent les mouvements latérauxLes guides maintiennent la chaîne centrée
Cas d'utilisation courantsApplications où le mouvement latéral de la chaîne est un problèmeApplications nécessitant un centrage précis de la chaîne

Le choix entre guide latéral et le guide central dépend souvent des exigences spécifiques de l'application. Chaînes silencieuses à guidage latéral sont souvent utilisées lorsqu'il existe un risque que la chaîne se déplace latéralement, tandis que les chaînes à guidage central sont préférées lorsqu'un centrage précis est essentiel.

Comment choisir la chaîne silencieuse adaptée à mon application ?

Choisir le chaîne droite L'adéquation de votre application spécifique est essentielle pour garantir des performances, une efficacité et une longévité optimales. Voici quelques facteurs clés à prendre en compte :

  • Exigences en matière de transmission de puissance : Déterminez la quantité de puissance à transmettre ainsi que la vitesse de fonctionnement. Cela vous aidera à déterminer la résistance et la taille de la chaîne requise.
  • Contraintes liées au bruit et aux vibrations : Si le bruit et les vibrations sont des préoccupations majeures, un chaîne silencieuse est le choix évident. Tenez compte des exigences spécifiques en matière de niveau de bruit de votre application.
  • Environnement d'exploitation : Tenez compte de facteurs tels que la température, l’humidité et la présence de contaminants (poussière, saleté, produits chimiques) qui pourraient affecter les performances et la durée de vie de la chaîne.
  • Compatibilité du pignon : Assurez-vous que la chaîne que vous choisissez est compatible avec les pignons que vous prévoyez d'utiliser. Cela comprend la correspondance des pas, largeur et type de guide (latéral ou central).
  • Exigences d'entretien : Tenez compte de l'accessibilité de la transmission par chaîne pour l'entretien et la lubrification. Certains modèles peuvent être plus faciles à entretenir que d'autres.

« Le choix de la chaîne silencieuse appropriée nécessite une étude minutieuse des besoins spécifiques de l'application », conseille un spécialiste de la transmission de puissance avec qui j'ai discuté. « Il n'existe pas de solution universelle. Consulter un expert en transmission par chaîne peut vous aider à faire le bon choix. »

Quel entretien est nécessaire pour les transmissions par chaîne silencieuses ?

Alors que transmissions par chaîne silencieuses sont connus pour leur durabilité, un entretien approprié reste essentiel pour maximiser leur durée de vie et garantir un fonctionnement fiable. Voici quelques pratiques d'entretien clés :

  • Lubrification: Approprié lubrification est essentiel pour réduire la friction et l'usure de la chaîne et des pignons. Utilisez le lubrifiant recommandé par le fabricant de la chaîne et suivez ses directives concernant la fréquence de lubrification. Il s'agit généralement d'une huile ou d'une graisse spéciale pour chaîne.
  • Inspection régulière : Inspectez régulièrement la chaîne et les pignons pour déceler tout signe d'usure, de dommage ou de mauvais alignement. Recherchez des signes tels que des irrégularités de surface pas, des dents usées ou des fissures dans les cadènes.
  • Réglage de la tension : Maintenez la tension de la chaîne conformément aux spécifications du fabricant. Une chaîne trop lâche peut se déformer et sauter des pignons, tandis qu'une chaîne trop tendue peut subir une usure et des contraintes excessives.
  • Nettoyage: Gardez la chaîne et les pignons propres et exempts de débris. La saleté et la crasse accumulées peuvent agir comme des abrasifs et accélérer l'usure.

Où les transmissions par chaîne silencieuses sont-elles couramment utilisées ?

Transmissions par chaîne silencieuses se retrouvent dans une large gamme d'applications où le silence, l'efficacité et la fluidité sont essentiels. transmission de puissance est obligatoire. Voici quelques exemples courants :

  • Moteurs automobiles : Chaînes silencieuses sont souvent utilisés comme chaînes de distribution Dans les moteurs de voiture, pour synchroniser le mouvement du vilebrequin et de l'arbre à cames. Cela garantit que les soupapes du moteur s'ouvrent et se ferment exactement au bon moment.
  • Machines industrielles : De nombreux types de machines industrielles, telles que les presses d'impression, les machines textiles et les équipements d'emballage, utilisent transmissions par chaîne silencieuses pour leur fonctionnement silencieux et leur fiabilité.
  • Transmissions primaires de motos : Certaines motos hautes performances utilisent chaînes silencieuses pour la transmission primaire, qui transmet la puissance du moteur à la transmission.
  • Systèmes CVC : Transmissions par chaîne silencieuses peuvent être trouvés dans certains systèmes de chauffage, de ventilation et de climatisation (CVC), où leur fonctionnement silencieux est bénéfique.
  • Projecteurs de films : Les projecteurs de films traditionnels sont souvent utilisés transmissions par chaîne silencieuses pour assurer un transport fluide et silencieux du film.

Conclusion : principaux points à retenir sur les transmissions par chaîne silencieuses

  • UN transmission par chaîne silencieuse est un transmission de puissance système qui utilise un chaîne silencieuse pour transférer l'énergie de manière silencieuse et efficace.
  • Chaînes silencieuses ont des dents de forme spéciale qui s'engagent en douceur avec les pignons, minimisant ainsi le bruit et les vibrations par rapport à chaînes à rouleaux.
  • Principaux avantages de transmissions par chaîne silencieuses comprennent un fonctionnement silencieux, une efficacité élevée, un transfert de puissance en douceur, une durabilité et une capacité à grande vitesse.
  • Différent types de chaîne inclure guide latéral et guide central, chacun avec son propre mécanisme d'alignement.
  • Pas de chaîne il s'agit de la distance entre les dents consécutives et elle est cruciale pour un engagement correct de la chaîne et du pignon.
  • Rondelles peut être utilisé dans certains chaîne silencieuse assemblages pour l'espacement, la réduction de l'usure et la répartition de la charge.
  • Choisir le chaîne droite implique de prendre en compte les besoins en énergie, les contraintes de bruit, l'environnement d'exploitation, la compatibilité des pignons et les besoins de maintenance.
  • Un entretien approprié, y compris lubrification, l'inspection, le réglage de la tension et le nettoyage sont essentiels pour maximiser la durée de vie d'un transmission par chaîne silencieuse.
  • Transmissions par chaîne silencieuses sont utilisés dans diverses applications, notamment les moteurs automobiles, les machines industrielles, les transmissions primaires de motos, les systèmes CVC et les projecteurs de films.
  • Lorsqu'ils sont correctement sélectionnés et entretenus, transmissions par chaîne silencieuses fournir une solution fiable et efficace pour une large gamme de besoins de transmission de puissance, contribuant à un fonctionnement plus fluide et plus silencieux dans d'innombrables machines et appareils.

En comprenant les subtilités de transmissions par chaîne silencieuses, vous appréciez mieux les merveilles d'ingénierie qui alimentent notre monde, souvent en silence et efficacement dans les coulisses. Elles témoignent de l'ingéniosité humaine pour résoudre les défis de la transmission d'énergie tout en minimisant le bruit et en maximisant les performances.
